在洁净室设计领域，万级洁净室常运用非单向流（乱流）的气流组织形式来维持室内洁净度，其气流流向以顶送下回或侧送侧回为主。以下将对万级洁净室通风的各方面进行详细分析。

一、万级洁净室的通风要求

依据洁净室标准，万级洁净室必须满足一系列严格条件：

1. 尘粒浓度标准：在每立方米空气中，对不同粒径的粒子数量有明确限制。直径≥0.5微米的粒子数不得超过350,000个，直径≥5微米的粒子数不能多于2,000个。这些标准确保了室内空气的洁净程度，避免尘粒对生产过程或实验结果产生不良影响。

2. 微生物控制指标：微生物数量也是衡量万级洁净室环境的重要因素。浮游菌数应≤100个/立方米，沉降菌数需≤3个/培养皿。严格控制微生物数量，对于医药、食品等对微生物敏感的行业至关重要，可有效防止微生物污染产品。

3. 换气次数要求：万级洁净室的换气次数需≥25次/小时。充足的换气次数是保证空气充分稀释和更新的关键，能够及时排出室内产生的污染物，维持空气的洁净状态。

二、万级通风的气流流向

万级洁净室多采用非单向流（乱流）的气流组织形式，具有以下特点：

1. 气流流向方式

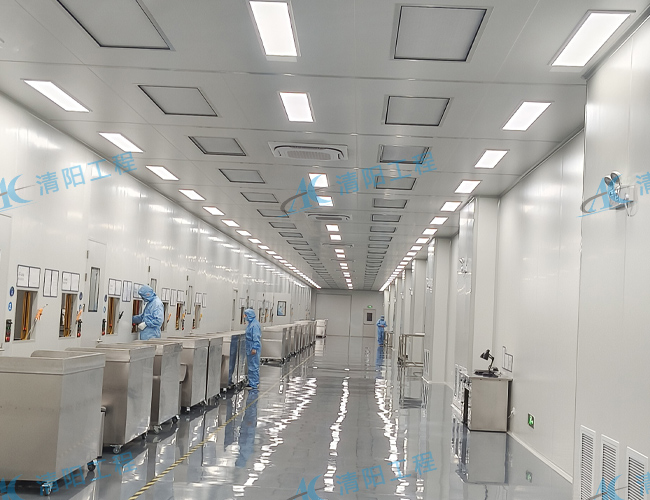

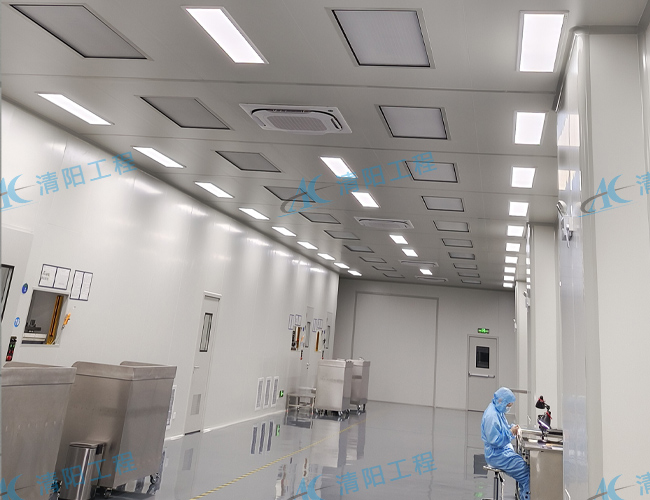

- 顶送下回：这种气流流向模式下，洁净空气从顶部的高效过滤器均匀送入室内，经过工作区域后，从下部的回风口排出。顶送下回的方式适用于大多数万级洁净室场景，能够较为均匀地稀释室内的污染物，使整个工作区域都能得到较好的空气净化效果。

- 侧送侧回：当洁净室空间狭长或设备布局较为特殊时，侧送侧回的气流流向更为适用。空气从一侧墙送入，从对侧墙回风，这种方式能根据空间特点形成有效的气流循环，满足特殊布局下的洁净度要求。

2. 气流原理阐释：非单向流并非像单向流那样保持平行流动，而是通过多次换气所产生的稀释作用来维持洁净度。由于室内气流速度和方向在不同位置可能有所差异，但整体上通过不断地换气稀释，能够满足万级洁净室的洁净要求。

3. 设计要点把控

- 送风口布置策略：送风口的均匀分布至关重要，要避免出现局部死角。对于长宽比较大的洁净室，采用小风量、多送风口的布置形式，可显著提高送风效率，使空气更均匀地分布在室内，有效提升洁净度。

- 回风口位置选择：回风口通常设置在下部或侧墙下部，与送风口相互配合，从而形成有效的气流循环路径。合理的回风口位置能确保室内空气顺利流动，及时将污染空气排出。

- 避免涡流措施：通过精心布局送、回风口，能够减少气流涡流的产生。涡流可能导致污染物积聚在局部区域，影响洁净室的整体洁净度，因此避免涡流是设计中的重要考量因素。

三、与其他洁净等级通风的对比

1. 百级洁净室

- 气流组织特点：百级洁净室一般采用垂直单向流或水平单向流的气流组织形式。气流从顶部或一侧平行流向回风侧，这种气流形式能更有效地将污染物迅速带走，使得洁净度更高，适用于微电子、生物制药等对洁净度要求非常高的行业。

- 成本因素分析：然而，百级洁净室的初投资和运行费用相对较高。这是因为其需要大量的风机和过滤设备来保证单向流的稳定运行，以维持非常高的洁净标准。

2. 十万级及以上洁净室

- 通风特点：十万级及以上洁净室通常也采用非单向流的气流组织形式，但换气次数相对较低，一般≥15次/小时。这种洁净等级适用于对洁净度要求相对没那么高的环境，例如食品加工、医药包装等行业。

3. 混合流洁净室：混合流洁净室巧妙结合了单向流和非单向流的优点。在关键区域，如操作台等对洁净度要求非常高的地方采用单向流，而其他区域则采用非单向流。这种设计方式能够在保证关键区域洁净度的同时，平衡整体的成本和洁净度需求。

四、万级通风设计的关键参数

1. 换气次数

- 标准要求：万级洁净室换气次数需≥25次/小时，这是确保空气充分稀释，维持室内洁净度的关键参数。

- 计算方法：送风量（m³/h）可通过洁净室体积（m³）乘以换气次数（次/小时）得出。准确计算送风量对于合理设计通风系统，满足万级洁净室的洁净度要求至关重要。

2. 气流速度：非单向流洁净室的气流速度一般在0.25 - 0.5m/s之间。但实际设计中，需根据洁净室的具体布局、设备情况等因素进行适当调整，以达到更佳的空气流动和净化效果。

3. 压差控制：为防止污染空气逆流，不同洁净等级的相邻洁净室之间压差需≥5Pa，洁净室与非洁净室之间的压差应≥10Pa。合理的压差控制能够保证空气按照预定的方向流动，有效避免污染扩散。

4. 温湿度控制

- 温度范围：冬季温度应控制在20 - 22℃，夏季为24 - 26℃，允许有±2℃的波动范围。适宜的温度环境不仅能保证工作人员的舒适度，还对一些生产过程或实验的顺利进行至关重要。

- 湿度范围：冬季湿度保持在30% - 50%，夏季在50% - 70%。合适的湿度条件有助于防止静电产生、微生物滋生等问题，确保万级洁净室内的生产或实验环境稳定。
