药厂净化车间的设计是一项复杂且关键的任务,需紧密围绕 GMP(药品生产质量管理规范)规范,从布局、材料、环境参数、设备选型到智能化管理等多方面进行全面且细致的规划。
药厂净化车间的设计是一项复杂且关键的任务,需紧密围绕 GMP(药品生产质量管理规范)规范,从布局、材料、环境参数、设备选型到智能化管理等多方面进行全面且细致的规划。
一、布局规划
1. 工艺适配性
- 功能区划分依据:依据生产工艺流线来科学划分功能区是布局规划的核心。例如,按照原辅料暂存→称量→制粒→压片→包衣→包装这一典型流程进行布局,能有效避免物料在车间内的往返流动,很大地提高生产效率。
- 实际案例成效:某激素类药物车间通过增设独立称量室(C 级),这一举措显著降低了交叉污染风险,降幅高达 60%。同时,合理的布局还使人员动线缩短了 30%,进而有效降低了微粒扰动风险,为药品生产营造了更为稳定、洁净的环境。
2. 人流物流分离
- 人员净化通道设置:设置独立的人员净化通道,遵循更衣→风淋→缓冲的严格流程。这一流程如同为进入车间的人员设置了层层关卡,有效去除人员身上携带的尘埃和微生物,确保进入洁净区的人员符合卫生要求。

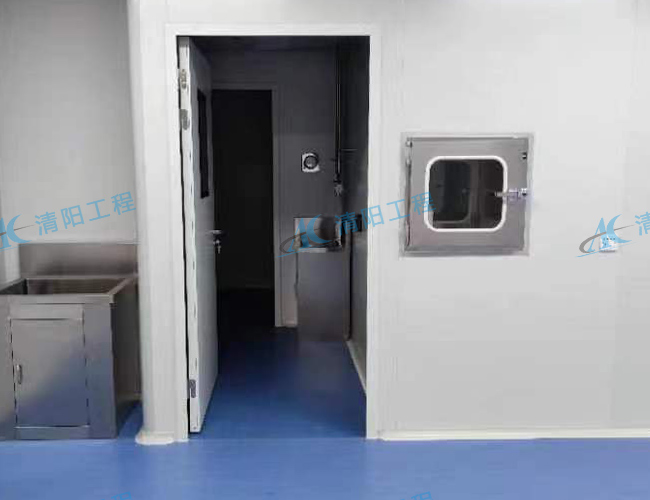

- 物料传递设施设计:物料传递通过专门的窗口进行,采用双门联锁并配备紫外消毒功能,防止外界污染物进入洁净区。对于洁净区工具,采用专用传递柜,避免不同区域之间的交叉污染,从源头上保障了药品生产环境的洁净度。
3. 模块化与可扩展性
- 功能模块设计:将车间按功能模块进行设计,如称量模块、反应模块、中控模块等。这种模块化设计不仅便于生产流程的组织和管理,还预留了工艺升级接口,使车间能够灵活应对未来生产工艺的改进和变化。
- 空调系统控制:空调系统采用独立控制单元,这一设计使得每个功能区的参数可以根据实际需求进行分区调整。例如,不同的生产环节可能对温湿度、洁净度有不同要求,独立控制单元能够精准满足这些差异化需求,确保生产环境始终处于最佳状态。
二、隔断材料选择
1. 墙面材料
- 彩钢板:彩钢板以其表面平整的特点,易于清洁,能有效防止尘埃和微生物附着。其耐腐蚀性能良好,可适应药厂复杂的生产环境,且安装便捷,适合大面积墙面装修,为车间提供了经济高效的隔断选择。
- 不锈钢板:对于高洁净度要求的区域,不锈钢板凭借其更佳的耐腐蚀性脱颖而出。它能抵御药品生产过程中可能产生的化学物质侵蚀,保证墙面的长期稳定性和洁净度,是关键生产区域墙面材料的理想之选。
- 玻璃:玻璃的透明性和美观性为车间带来了明亮的视觉效果,不仅提高了车间的整体亮度,还方便工作人员对各个区域进行观察和监控,有助于及时发现生产过程中的问题。
2. 地面材料
- 环氧树脂地板:环氧树脂地板具备耐磨、耐腐蚀、易清洁的特性,能有效应对药厂生产过程中频繁的人员和设备走动以及化学物质的接触。其优良的防滑、防静电性能,不仅保障了人员的安全,还降低了尘埃的产生和积累,符合药厂对地面材料的严格要求。
- PVC 地板:PVC 地板同样拥有出色的防滑、防静电性能,且施工便捷,能够快速完成地面铺设工作,减少施工周期对生产的影响。其良好的柔韧性还能有效降低噪音,为车间营造舒适的工作环境。
3. 天花板材料
- 吊顶铝板:吊顶铝板具有防火、防潮的优良性能,在药厂这样对消防安全和湿度控制要求较高的场所,能提供可靠的保障。其安装方便的特点,也有助于提高施工效率,确保车间建设的顺利进行。
- PVC 板:PVC 板的耐腐蚀性和易清洁性使其适用于高洁净度要求的区域。它能够有效防止天花板表面受到化学物质的侵蚀,并且易于清洁维护,保持车间顶部的洁净卫生。
4. 门窗材料
- 材质与面板选择:选用不锈钢或铝合金材质的门框和窗框,这些材料坚固耐用,且具有良好的耐腐蚀性能。搭配透明玻璃或有机玻璃作为门窗面板,既保证了美观性,又便于清洁,同时满足了车间对采光和观察的需求。
三、环境参数控制
1. 空气洁净度
- 洁净度等级划分:根据药品生产工艺的不同需求,精确划分不同的洁净度等级,如 A、B、C、D 四级。以 A 级区为例,悬浮粒子标准非常严格,每立方米中≥0.5μm 的粒子不超过 3520 个,≥5μm 的粒子不超过 20 个,确保药品生产在高洁净的空气环境中进行。
- 过滤与气流组织:采用高效过滤系统,如 HEPA(高效空气过滤器),能够有效拦截空气中的微小粒子。同时,设计合理的气流组织形式,如单向流或非单向流,使洁净空气能够均匀、有序地在车间内流动,进一步提升空气洁净度。
2. 温湿度
- 温度控制范围:温度通常控制在 18℃至 26℃之间,以满足大多数药品生产工艺的基本要求。对于一些对温度非常敏感的药品生产工艺,温度波动需严格控制在±1℃以内,确保药品质量不受温度变化的影响。
- 湿度控制要求:相对湿度保持在 45%至 65%,这一范围有助于防止药品受潮或干燥。当生产某些吸湿性强的药品时,湿度波动范围需进一步缩小至±3%以内,以保证药品的稳定性和质量。
3. 压差
- 压差标准设定:为保证气流从洁净度高的区域流向洁净度低的区域,防止污染逆流,不同洁净度等级区域之间以及洁净区与非洁净区之间的压差均应不低于 10Pa。通过合理的压差设置,构建起一道无形的空气屏障,有效维持各区域的洁净度。
四、设备选型与安装
1. 空气净化设备
- 多级过滤配置:采用多级过滤系统,由初效、中效和高效过滤器组成,层层过滤,确保进入车间的空气达到高洁净度标准。同时,规定高效过滤器检漏周期≤12 个月,定期进行检测,及时发现并更换可能存在泄漏的过滤器,保证过滤效果。
- 微生物指标监测:定期监测微生物指标,如浮游菌、沉降菌等。通过对这些指标的实时监控,能够及时发现潜在的污染风险,并迅速采取相应措施,如加强消毒、更换过滤器等,确保车间内微生物含量始终符合药品生产要求。
2. 通风设备
- 气流分布要求:通风设备的设计要确保送入的洁净气流能够快速且均匀地分布或扩散至整个洁净区,气流应平稳无涡流。这样的气流环境有助于维持车间内的空气洁净度,避免尘埃和微生物在局部区域积聚。
- 送回风口布局与换气次数:合理设置送风口和回风口布局,根据不同洁净区的要求,确保非单向流洁净区换气次数满足标准。例如,C 级洁净区换气次数需达到 20 至 40 次/h,D 级洁净区为 15 至 25 次/h,保证车间内空气的新鲜度和洁净度。
3. 电气设备
- 材料选择标准:电气设备的材料选择严格符合药品生产工艺要求,选用无尘、防爆、防静电的灯具、插座等。这些特性能够有效防止电气设备产生的尘埃、静电或火花对药品生产环境造成污染或安全隐患。
- 照明设计要点:照明设计注重色温与显色指数的选择,一般将色温控制在 4000K 至 5000K 之间,提供舒适、自然的视觉环境。高显色指数的光源能更真实地呈现物体颜色,有助于工作人员准确判断药品的外观、色泽等质量指标。
五、智能化管理
1. 照明控制系统
- 远程调控与定时功能:实现车间内各区域照明的远程调控和定时开关,生产人员可根据实际生产需求,灵活调整照明状态。例如,在非生产时段自动关闭部分区域照明,以节约能源;在特定生产环节增加照明亮度,提高工作效率。
- 照明均匀度控制:将照明均匀度控制在 0.7 以上,避免产生眩光或阴影,为工作人员提供舒适、无视觉干扰的工作环境,有助于提高生产操作的准确性和质量。
2. 环境监测系统
- 实时参数监测:通过环境监测系统实时监测温湿度、压差、粒子浓度等关键参数,全方位掌握车间环境状态。这些实时数据为生产过程的优化和调整提供了依据,确保生产环境始终处于可控状态。
- 故障预测功能:借助 AI 算法对设备运行数据进行分析,预测设备故障,提前采取维护措施,减少停机时间。例如,通过对空气净化设备的运行参数进行实时分析,预测过滤器堵塞或风机故障等问题,及时进行维护更换,保障生产的连续性。
3. 人员与物料管理系统
- 人员管理措施:人员是药品生产过程中的关键因素,需经过专业培训,深入掌握 GMP 知识及车间操作规范。严格实施更衣、洗手及消毒程序,确保人员进入车间时不会带入污染物,从源头保障药品生产环境的洁净。
- 物料管理要求:物料在存储、转运及使用过程中,要确保不受污染。对设备定期进行维护,保持其良好运行状态,避免因设备故障导致物料污染或生产中断。通过完善的人员与物料管理系统,为药品生产的质量和安全提供有力保障。
